XRBH系列交叉滾子軸承

發布日期：2022-10-09 11:43:08

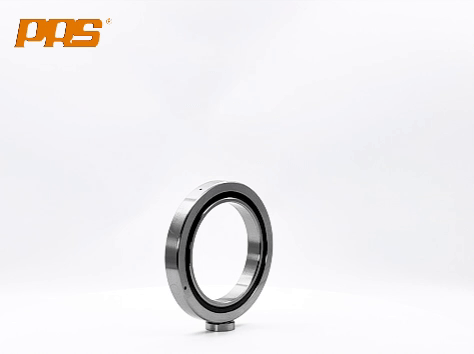

XRBH系列交叉滾子軸承（超薄壁型; 內圈外圈整體; 外圈帶塞子）
XRBH系列交叉滾子軸承可替代: IKO公司CRBH系列交叉滾子軸承。
XRBH系列采用了超薄設計而且外圈和內圈沒有安裝孔，安裝時需要法蘭和支撐座固定。另外，由于外圈和內圈均為整體結構，安裝對性能沒有影響，因此能夠獲得穩定的旋轉精度和扭矩，適用于外圈和內圈旋轉但有尺寸小型化要求的場合。

咨詢熱線：400-680-3790 在線留言

規格型號 產品介紹安裝方法

XRBH系列交叉滾子軸承結構圖：

XRBH系列交叉滾子軸承的型號參數表：

公稱型號	外型尺寸			額定負荷		質量	對應型號
	內徑	外徑	寬度	徑向(KN)		質量	對應型號
	d	D	B	C	Co	Kg	IK0
XRBH 2008	20	36	8	2.91	2.43	0.04	CRBH208
XRBH 2508	25	41	8	3.12	2.81	0.05	CRBH258
XRBH 3010	30	55	10	7.35	8.36	0.12	CRBH3010
XRBH 3510	35	60	10	7.9	9.13	0.13	CRBH3510
XRBH 4010	40	65	10	8.33	10.6	0.15	CRBH4010
XRBH 4510	45	70	10	8.86	11.3	0.16	CRBH4510
XRBH 5013	50	80	13	16.7	20.9	0.27	CRBH5013
XRBH 6013	60	90	13	18	24.3	0.3	CRBH6013
XRBH 7013	70	100	13	19.4	27.7	0.35	CRBH7013
XRBH 8016	80	120	16	30.1	42.1	0.7	CRBH8016
XRBH 9016	90	130	16	31.4	45.3	0.75	CRBH9016
XRBH 10020	100	150	20	33.1	50.9	1.45	CRBH10020
XRBH 11020	110	160	20	34	54	1.56	CRBH11020
XRBH 12025	120	180	25	66.9	100	2.62	CRBH12025
XRBH 13025	130	190	25	69.5	107	2.82	CRBH13025
XRBH 14025	140	200	25	74.8	121	2.96	CRBH14025
XRBH 15025	150	210	25	76.8	128	3.16	CRBH15025
XRBH 20025	200	260	25	84.2	157	4	CRBH20025
XRBH 25025	250	310	25	69.3	150	5	CRBH25025

注：1、附帶密封圈的公稱型號是 XRBH***UU。
2、在要求高精度時，請選用內圈旋轉的方式。

XRBH交叉圓柱滾子軸承編碼規則：

【XRBH 型號編碼示例】
XRBH6013	UU	CC0	P2
型號 60：公稱內徑 13：公稱寬度	密封方式：無符號：無密封 UU：雙面密封 U：單面密封	徑向游隙 T1：負游隙（預壓） C1：正游隙 C2：大游隙	精度等級：無符號：普通精度（P0） P6、P5、P4、P2

交叉滾子軸承的選擇必須確認以下要求：

XRBH系列內圈旋轉精度：

XRBH系列的內圈旋轉精度							單位（Unit）: μm
軸承內徑的公稱尺寸		內圈徑向跳動允許值					內圈軸向跳動允許值
軸承內徑的公稱尺寸		內圈徑向跳動允許值					內圈軸向跳動允許值
超過	以下	P0級	P6級	P5級	P4級	P2級	P0級	P6級	P5級	P4級	P2級
18	30	13	8	4	3	2.5	13	8	4	3	2.5
30	50	15	10	5	4	2.5	15	10	5	4	2.5
50	80	20	10	5	4	2.5	20	10	5	4	2.5
80	120	25	13	6	5	2.5	25	13	6	5	2.5
120	150	30	18	8	6	2.5	30	18	8	6	2.5
150	180	30	18	8	6	5	30	18	8	6	5
180	250	40	20	10	8	5	40	20	10	8	5
250	315	50	25	13	10		50	25	13	10
315	400	60	30	15	12		60	30	15	12
400	500	65	35	18	14		65	35	18	14
500	630	70	40	20	16		70	40	20	16
630	800	80	45	23	18		80	45	23	18
800	1000	90	50	25	20		90	50	25	20
1000	1250	100	55	30	25		100	55	30	25

XRBH系列徑向游隙：

XRBH型徑向游隙						單位（Unit）: μm
滾子節圓直徑mm		T1		C1		C2
超過	以下	最小	最大	最小	最大	最小	最大
—	30	-10	0	0	10	10	20
30	40	-10	0	0	10	10	20
40	50	-10	0	0	10	10	25
50	65	-10	0	0	10	10	25
65	80	-10	0	0	15	15	30
80	100	-10	0	0	15	15	35
100	120	-15	0	0	15	15	35
120	140	-15	0	0	20	20	45
140	160	-15	0	0	20	20	50
160	200	-15	0	0	20	20	50
200	250	-20	0	0	25	25	60
250	315	-20	0	0	25	25	60

XRBH系列交叉滾子軸承（超薄壁型; 內圈外圈整體; 外圈帶塞子）

XRBH系列交叉滾子軸承可替代: IKO公司CRBH系列交叉滾子軸承。

XRBH系列采用了超薄設計而且外圈和內圈沒有安裝孔，安裝時需要法蘭和支撐座固定。另外，由于外圈和內圈均為整體結構，安裝對性能沒有影響，因此能夠獲得穩定的旋轉精度和扭矩，適用于外圈和內圈旋轉但有尺寸小型化要求的場合。

XRBH系列交叉滾子軸承是由普瑞森(PRS)生產的一種高精度軸承。其結構和結構特點是為了滿足高剛性、高精度和高載荷的需求而精心設計的。XRBH系列交叉滾子軸承廣泛應用于機器人手臂、旋轉工作臺、精密測量設備以及醫療機械等領域，特別是在那些需要緊湊型設計和重載能力的場合。

XRBH系列交叉滾子軸承的主要結構

1、交叉排列的滾子：

CRBH系列軸承的顯著特點是其滾子是交叉排列的，這意味著軸承內部的滾子以一定的角度交錯排布，使得一個軸承可以同時承受徑向載荷、軸向載荷和傾斜載荷。

2、分隔件：

在滾子之間設置有分隔件（保持架），用于隔開滾子，防止?jié)L子之間的摩擦和磨損，從而提高軸承的運行精度和使用壽命。

3、環形結構：

CRBH系列軸承采用整體環形設計，內環和外環都是整體結構，提高了軸承的整體剛性和承載能力。

4、優化的滾子形狀：

滾子采用了優化設計的形狀，可以有效減少應力集中，提高軸承在高速旋轉和高載荷下的性能。

XRBH系列交叉滾子軸承的主要特點

1、高剛性和高精度：

XRBH系列交叉滾子軸承的滾子呈交叉排列，可以同時承受徑向負荷、軸向負荷和傾覆力矩，交叉滾子的排列方式使得軸承具有非常高的剛性和旋轉精度，非常適合于那些對剛性和精度要求非常高的應用場合。

2、緊湊型設計：

由于其結構緊湊，XRBH系列交叉滾子軸承比傳統軸承具有更小的尺寸和更輕的重量，有助于減少整體設備的體積和重量。

3、高載荷能力：

交叉滾子軸承的設計能夠更有效地分散載荷，提高軸承的承載能力，使其能夠承受較大的徑向和軸向載荷以及傾斜載荷，非常適合用于高負荷應用。

4、低摩擦系數：

XRBH系列軸承的設計和材料選擇有助于降低摩擦系數，從而減少熱量產生，提高工作效率和延長使用壽命。

5、長使用壽命：

優化的滾子形狀和分隔件的使用減少了滾子之間的摩擦和磨損，延長了軸承的使用壽命。

6、易于安裝：

XRBH系列軸承的整體設計簡化了安裝過程，使得安裝更為快捷和方便。

XRBH系列交叉滾子軸承的應用領域

1、機器人行業：機器人手臂、關節等
2、醫療設備：CT機、核磁共振成像設備
3、精密設備：精密測量儀器、光學掃描設備
4、工業自動化：旋轉工作臺、加工中心
通過XRBH系列這些特殊的結構和結構特點，XRBH系列交叉滾子軸承能夠滿足多種行業對高精度和高剛性軸承的需求。

XRBH系列交叉滾子軸承的安裝步驟

1、清潔安裝表面：

在安裝前，確保軸承的安裝表面（包括軸和座孔）干凈、無油漬和無雜質。使用適當?shù)那鍧崉┣鍧嵥薪佑|表面。

2、檢查零件尺寸和配合：

在安裝之前，應檢查軸和軸承座的尺寸精度和形狀精度，確保與軸承的配合符合設計要求。

3、安裝軸承：

○ 將軸承輕輕放置在軸或軸承座上，避免使用錘子直接敲擊軸承，因?yàn)檫@可能會導致軸承損壞。如果需要使用力，應使用軸承安裝套筒將力均勻地施加在軸承的內環或外環上。
○ 對于帶安裝孔的XRBH系列軸承，使用螺釘通過這些孔將軸承固定到指定位置，確保螺釘?shù)木o固力矩達到制造商推薦的值。

4、檢查安裝后的軸承：

安裝后，檢查軸承是否可以平滑旋轉，沒有異常聲音或阻力。確保軸承安裝正確，沒有斜裝或錯位現象。

5、潤滑：

根據應用需求和制造商的推薦，給軸承涂抹適量的潤滑劑。對于預潤滑型軸承，可能不需要額外潤滑。

XRBH系列交叉滾子軸承的注意事項

○ 安裝環境：應在干凈、無塵的環境中進行安裝，避免異物進入軸承內部。
○ 安裝工具：使用專用工具進行安裝，避免使用不適當?shù)墓ぞ邠p傷軸承。
○ 力的施加：安裝時施加的力必須均勻，避免對軸承產生局部壓力。
○ 檢查：安裝后應進行功能和旋轉檢查，確保安裝正確，軸承運行平穩。

XRBH系列交叉滾子軸承的正確安裝對于保證其性能和延長使用壽命至關重要。如果不確定安裝過程，建議參考普瑞森提供的詳細安裝指南或咨詢專業人員。
